Почему это важно сейчас

Дроны за 30 000 рублей уничтожают объекты за миллиарды

Один FPV-дрон стоимостью 30 тысяч рублей, попав в трансформаторную подстанцию, оставляет без электричества целый район на месяцы. Попав в нефтехранилище — вызывает пожар с ущербом в миллиарды. Это происходит каждый день.

30 тыс. ₽

стоимость
одного вражеского дрона

150 км/ч

скорость
атаки

5 секунд

время от появления
до удара

млрд ₽

ущерб от
одного попадания

Существующие средства защиты не справляются

Зенитная ракета стоит десятки миллионов рублей — в тысячу раз дороже цели. Это как стрелять из пушки по воробьям.
Глушилки (РЭБ) не помогают, если дрон летит по заранее загруженному маршруту без радиосигнала.
Стрелковое оружие — попасть в объект размером с тарелку, летящий 150 км/ч, практически невозможно.

Нужно принципиально новое решение — такое же дешёвое и массовое, как сама угроза.

Наше решение — комплекс «Эшелон-Z»

Система «Сфера» + перехватчик «Сокол»

Комплекс «Эшелон-Z» — два продукта в одном: система обнаружения «Сфера» находит вражеский беспилотник, а дрон-перехватчик «Сокол» догоняет его и выводит из строя. Без участия человека. За считанные секунды. Стоимость одного перехвата — 500 рублей.

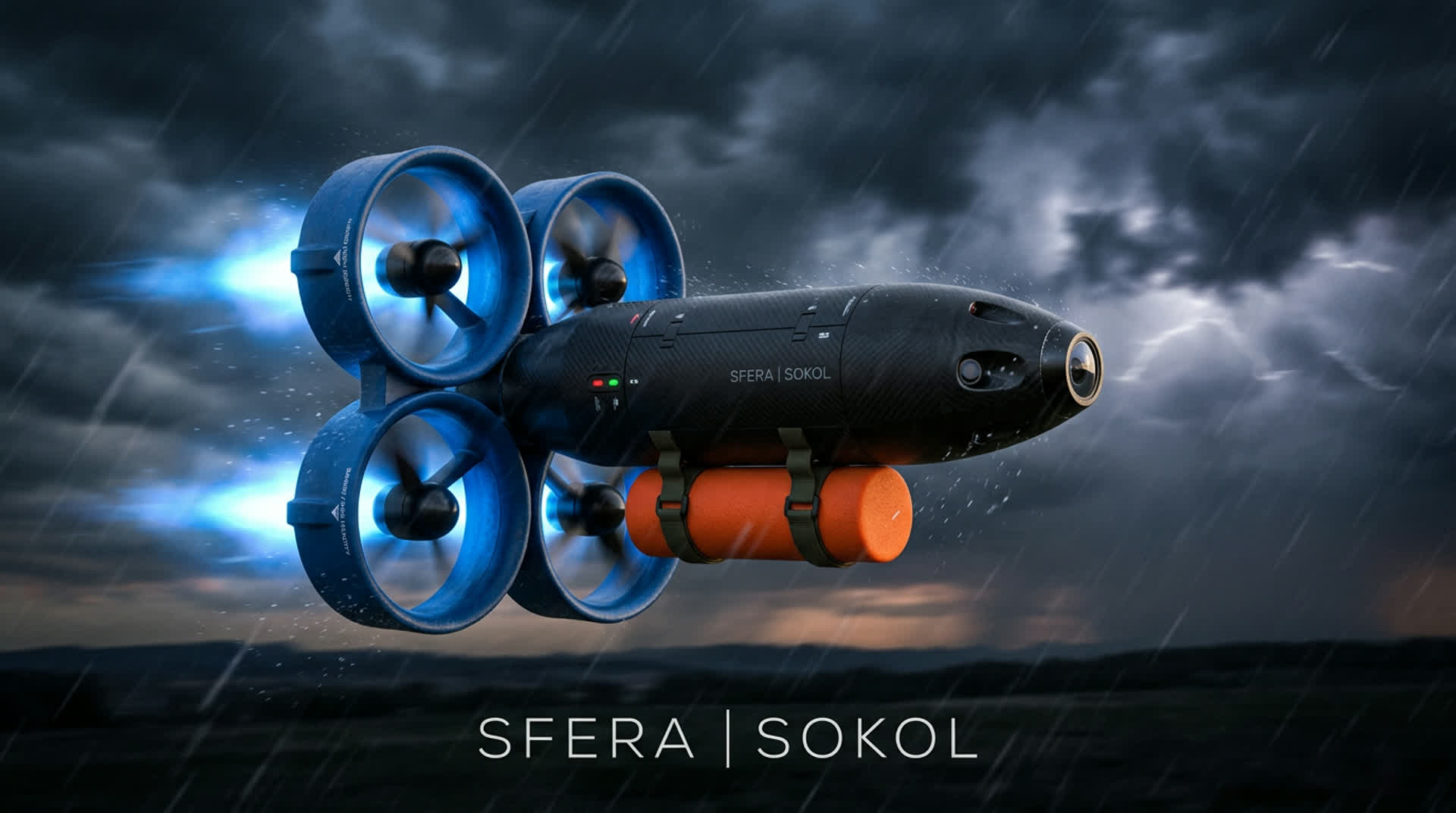

3D-МОДЕЛЬ «СОКОЛ»

Характеристики

Размер	Умещается на ладони (25×28 см)
Вес	Меньше килограмма (870 г)
Скорость	250 км/ч — быстрее любого вражеского дрона
Готовность к старту	3 секунды — вылетает автоматически
Дальность	3 км вокруг охраняемого объекта
Как останавливает	Выстреливает облако строительной пены — пена облепляет пропеллеры, дрон падает
После перехвата	Возвращается, перезаряжается за 10 секунд, снова готов
Работает без человека	Полностью автоматически — от обнаружения до нейтрализации

500 ₽

Расходные материалы на перехват

Баллон пены — 300 рублей, износ компонентов — 200 рублей. Сам перехватчик не повреждается, возвращается и готов к следующему вылету через 10 секунд. Ресурс — сотни вылетов.

350 тыс. ₽

Стоимость одного перехватчика

При серийном производстве от 1 000 штук. Многоразовый — окупается за несколько перехватов.

∞

Количество применений

Перехватчик многоразовый. Меняется только баллон с пеной. Ресурс аппарата — сотни вылетов.

Как это работает

Полностью автоматически

Человек не участвует. Система сама обнаруживает угрозу, сама поднимает перехватчик, сама наводит и сама нейтрализует. Оператор только наблюдает на экране.

ШАГ 1

Обнаружение

Радар засёк объект. Или услышал звук пропеллеров. Или поймал радиосигнал управления.

0 сек

ШАГ 2

Опознание

Компьютер определил: это вражеский дрон, не птица и не свой аппарат.

1 сек

ШАГ 3

Вылет

Перехватчик «Сокол» автоматически стартует с пусковой установки. Набирает 250 км/ч.

3 сек

ШАГ 4

Сближение

Камера и радар на борту ведут цель. Компьютер рассчитывает точку перехвата.

10-20 сек

ШАГ 5

Пена!

На расстоянии 3-5 метров — выброс облака монтажной пены. Пропеллеры облеплены — дрон падает.

0.5 сек

ШАГ 6

Готов снова

Перехватчик возвращается. Боец меняет баллон пены за 10 секунд. Снова в строю.

10 сек

Главное — цена

Перехват за 500 рублей

Впервые стоимость защиты сопоставима со стоимостью угрозы. Можно позволить себе промах и повторную попытку.

Зенитная ракета

30 000 000 ₽

Надёжно, но в 1000 раз дороже цели

Зенитная пушка (100 снарядов)

500 000 ₽

Попасть трудно — 50% промахов

Глушилка (РЭБ)

0 ₽

Не работает✗ если дрон летит без радиосигнала

СОКОЛ

500 ₽ *

90-95%, многоразовый✓

* 500 ₽ — стоимость расходных материалов (баллон пены + износ). Перехватчик многоразовый, ресурс — сотни вылетов. Стоимость перехватчика: 350 000 ₽, амортизация на один перехват при ресурсе 500 вылетов — 700 ₽. Итого полная стоимость перехвата: ~1 200 ₽.

Сколько стоит защитить один объект

Один перехватчик «Сокол»	350 000 ₽
Пусковая установка на 8 штук	800 000 ₽
Комплект защиты объекта 32 перехватчика + 4 пусковых + радар + система управления	8 млн ₽
Расходные материалы в год баллоны пены, батареи, запчасти	500 000 ₽/год

8 млн ₽

Полная защита объекта

32 перехватчика, 4 пусковых установки, радар обнаружения, система управления «Сфера». Радиус защиты — 3 км. Работает без оператора, круглосуточно.

Для сравнения

Один зенитно-ракетный комплекс стоит от 1 до 10 млрд рублей. За эти деньги можно защитить 125-1250 объектов комплексами «Сокол».

Мозг системы

Платформа «Сфера»

«Сокол» — это кулак. «Сфера» — это глаза и мозг. Ядро комплекса «Эшелон-Z» — она объединяет все датчики в одну картинку, решает что атаковать и управляет перехватчиками. Построена на базе картографического движка AeroTab и российской ИИ-платформы НейроГейт.

👁

Видит всё

Радары, камеры, микрофоны, датчики радиосигнала — всё на одном экране. Ни один дрон не подлетит незамеченным.

🧠

Думает сама

Искусственный интеллект на базе российской платформы НейроГейт отличает вражеский дрон от птицы и своего аппарата. Мгновенно принимает решение.

🎯

Управляет перехватчиками

Автоматически поднимает нужное количество «Соколов», распределяет цели, координирует рой.

📊

Отчитывается

Каждый перехват записан: видео, координаты, результат. Для командования — полная картина в реальном времени.

🔒

Работает без интернета

Полностью автономна. Не зависит от связи с центром. Помещается в один защищённый кейс.

📈

Растёт с задачей

От защиты одного объекта до целого региона. Несколько комплектов объединяются в единую сеть.

Аналог в США

Пентагон использует похожую систему — Palantir Maven. Контракт на 1,1 триллиона рублей. 20 000 пользователей в армии США. НАТО закупило за 6 месяцев. Нам она недоступна — но мы знаем, как она устроена, и строим свою на базе российских технологий: ИИ-платформа НейроГейт + картографический движок AeroTab.

Готовность

Что уже есть

✓ Полная техническая документация

32 000 строк спецификации. 34 раздела. От электроники до тактики применения. Модель данных на 91 тип объектов. Готово к передаче разработчикам.

✓ Изучен мировой аналог

Полный анализ американской системы Palantir Maven: 218 000 строк программного кода, 37 технических документов, 14 видео с демонстрациями, 485 скриншотов интерфейсов.

✓ Компонентная база определена

Все детали перехватчика — серийные, коммерчески доступные. Нет зависимости от санкционных компонентов (есть альтернативы). Можно начать сборку прототипа немедленно.

          Сроки

            Прототип перехватчика2 месяца
Лётные испытания4 месяца
Прототип платформы «Сфера»3 месяца
Комплексные испытания6 месяцев
Начало серийного производства12 месяцев



Команда на старте

3-4 инженера (электроника, программирование, конструкция, испытания). Расширение до 12-16 человек к серийному производству.

Кто стоит за проектом

Команда — 7 ключевых специалистов

Каждый участник закрывает конкретный инвестиционный риск: операционный, инженерный, регуляторный, финансовый. Суммарный опыт команды — более 120 лет в авиации, ОПК, инвестициях и госуправлении.

CEO

Генеральный директор

21+ год операционного управления. Опыт руководства торгово-производственной группой: координация производства, логистики, закупок, продаж. Руководитель представительства авиакомпании в Китае. Свободный китайский и английский — критично для закупок компонентов и контрактного производства.

СТРАТЕГИЯ

Развитие и партнёрства

13+ лет в private equity и M&A. Построение промышленной кооперации из 12+ заводов. Привлечение инвестиций свыше 600 млн руб. в производственные проекты. Международные связи (Ближний Восток, Африка) — каналы для экспорта.

CTO

Технический директор / Цифровые решения

Создатель электронного планшета пилота AeroTab (в эксплуатации). Проекты с ГосНИИАС, УА ФСБ, «Алмаз-Антей». Глубокая экспертиза: FPGA/SDR, GNSS, РЭБ-устойчивость, фазированные антенны, мультисенсорная навигация. Полный цикл «от прототипа до серии» включая поставки из Китая.

ГК

Главный конструктор

МФТИ. Опыт Главного конструктора по авиационной тематике по ГОСТ РВ 15.203. Полный цикл ОКР: от техоблика до госиспытаний и передачи в серию. Руководство программой БПЛА: опытные образцы → испытания → малосерийное производство. Практика санкционной устойчивости — завод работает 2 года в 3 смены без иностранного сопровождения.

ПРОИЗВОДСТВО

Руководитель оснастки и пресс-форм

26 лет в пресс-формах и серийном производстве. Полный цикл: проектирование → обработка → сборка → запуск. За 6 месяцев — проектирование 10 и запуск 30+ пресс-форм. Снижение стоимости проекта на 30% (~8 млн руб.) за счёт конструктивной оптимизации. Работа с китайскими производителями.

ИНТЕГРАЦИЯ

Руководитель системной интеграции

25+ лет в авиационном приборостроении. МАИ, аспирантура ЛИИ им. Громова. Зам. главного конструктора ФГУП «Пилотажно-исследовательский центр». Главный конструктор в «Авиаавтоматика» и РПКБ. Решения используют ПАО «Сухой», «Иркут», ГосНИИАС, ЦАГИ, «Кронштадт», РЖД. Замещение VxWorks 653, «электронная птица» SSJ-100.

ФИНАНСЫ

Инвестиционный блок

20+ лет в инвестиционном финансировании. Структурирование сделок свыше 40 млрд руб. Опыт ГЧП, M&A, финмоделирования. К.э.н. Корпоративный трек: «АФК Система», участие в сделке ~$1,3 млрд. Разработка модели ГЧП для санитарной авиации с поддержкой Правительства РФ.

Советник по государственному взаимодействию

Генерал-майор запаса, к.в.н. Академия Генштаба. Заместитель руководителя Роскомнадзора, заместитель министра цифрового развития РФ. Руководитель НИОКР в телеком-сфере. Навигация по регуляторным требованиям и взаимодействие с федеральными органами власти.

Для технических специалистов

Технические подробности

Перехватчик «Сокол» — спецификация

Лётные характеристики

Макс. скорость	250 км/ч (69 м/с) на 8S LiPo
Крейсерская скорость	120 км/ч (33 м/с)
Макс. ускорение	8g, тяговооружённость 10:1
Время реакции	<3 сек (катапульта)
Радиус	3 км от точки старта
Время полёта	6 мин (барраж.) / 2.5 мин (макс.)
Потолок	500 м AGL
Рабочая температура	-30°C … +50°C
Макс. ветер	15 м/с (54 км/ч)

Массогабаритные

Взлётная масса	870 г (таран) / 960 г (пена)
Конфигурация	Квадрокоптер X-frame 5", складной
Рама	3D-печать PA12-CF, snap-in модули
Размах	280 мм (моторы)

Электроника

Вычислитель	NVIDIA Jetson Orin Nano 8GB (40 TOPS) Альтернатива: Rockchip RK3588s (6 TOPS, $40)
FC	STM32H7 + BetaFlight, IMU BMI270
ESC	4-in-1 BLHeli32 60A
Моторы	2207 2750KV ×4 (speed-optimized)
Батарея	LiPo 8S 1300 mAh (29.6V, 38.5 Вт·ч)
Камера RGB	Sony IMX477, 12 MP, 120° FOV, 1080p@30fps
Камера ИК	FLIR Lepton 3.5, 160×120, LWIR 8-14 мкм
Радар	TI IWR6843AOP, 60-64 GHz mmWave, 30-100 м
RF-сканер	Custom SDR 2.4/5.8 GHz, -90 dBm
UV-детектор	SiC фотодиод, FFT мерцания пропеллеров
GPS	u-blox M10 + ГЛОНАСС

Сенсорная фузия и наведение

CV-детекция	YOLO v8n INT8 @ 30-45 fps (Jetson)
Трекинг	ByteTrack + фильтр Калмана
Наведение	Augmented Proportional Navigation (APN), N=4-5
Terminal homing	CV-only, последние 200 м, CEP <0.3 м
Sensor-to-actuator	38 мс (бортовой) / 28 мс (через НСУ)
Классы детекции	мультиротор (S/M/L), крыло, FPV, барражирующий, птица

Мультисенсорная фузия	RGB + ИК + mmWave + RF + UV → единый трек
Предиктивный RF	Классификация протокола (DJI/ELRS/CrossFire) → тип → скорость
ML поведения цели	LSTM 2×64, 120 KB, предсказание +0.5 сек
Парный перехват	«Загонщик + охотник», hit rate 80%→95%
Decision checklist	8 обязательных проверок (тип, уверенность, геозона, свои, гражданские...)
Чёрный ящик	Запись всех решений 30 Hz, 64 GB eMMC, AES-256

Связь и навигация

Приоритет 1	Привязной оптический канал (сверхтонкое SMF 0.25 мм, до 500 м, latency <1 мс, неуязвим для РЭБ)
Приоритет 2	LoRa FHSS на нестандартных частотах: 150-174 МГц (VHF), 400-470 МГц (UHF), 1900-2100 МГц, 2100-2500 МГц (S-band). 128 частот, перескок 20 раз/сек. Чувствительность -137 dBm (на 20 dB ниже шума)
Приоритет 3	ELRS 900 МГц (стандарт)
Mesh роя	ESP32-S3 2.4 GHz, deconfliction, swarm relay
Навигация GPS-denied	VSLAM (Visual SLAM по предзагруженной карте, ORB/SuperPoint + EKF фузия с IMU, точность ±2-5 м)

Нейтрализация (пена)

Состав	Однокомпонентный полиуретан (MDI), CO₂ + HFO-1234ze (негорючий), фиброволокно капрон 0.5 мм
Баллон	150 мл, 8-10 атм, 60 г
Расширение	×30-40 → 4-6 литров пены
Механизм	Пиропатрон 0.3 г, тороидальная насадка 60°×360°, дальность 3-5 м, <10 мс
Отверждение	3 сек (липкость) → 30 сек (твёрдость)
Безопасность	Нетоксична, негорюча (HFO GWP<1), биоразлагаема 6-12 мес, не боеприпас

Защита

Anti-spoofing	Мультимодальная верификация (мин. 2 из 4 сенсоров), ensemble CV (YOLO + RT-DETR)
Антилазер	Notch filter 532 nm на линзе + программная детекция засветки + переключение на ИК
IFF	Транспондер ELRS + координатный IFF через Сферу + mesh-IFF между перехватчиками
Zeroize	Стирание прошивки/ключей <3 сек (триггеры: команда, таймаут 24ч, tamper switch, geofence)
EMC	Пространственное разнесение + TDD (RF-сканер в паузах mesh) + экранирование 10 г

Платформа «Сфера» — архитектура

Технологический стек

ГИС-движок	AeroTab — зрелый картографический backend и frontend для авиационных и дроновых карт (собственная разработка, в production)
Frontend	React + TypeScript + AeroTab Map Engine (картография) + Sigma.js (граф)
Backend	Python (FastAPI) + Go (высоконагруженные) + gRPC/REST/GraphQL
Данные	Apache Kafka (шина) + Flink (стриминг) + Spark (batch)
Онтология	PostgreSQL + Apache AGE (граф), до 10 млрд объектов
Хранение	MinIO (S3), TimescaleDB, Elasticsearch, Redis, Apache Iceberg
ML/AI	PyTorch, ONNX Runtime, TensorRT, MLflow, pgvector (RAG)
Инфраструктура	Kubernetes (k8s/k3s), Cilium (eBPF), ArgoCD, Cosign
ИИ-платформа	НейроГейт — российская ИИ-платформа, впитавшая лучшее от лидеров отрасли (Anthropic/Claude, OpenAI/ChatGPT, xAI/Grok, Alibaba/Qwen, DeepSeek). Подключаемый LLM-хаб: локальные модели (Llama, Mistral, GigaChat) или облачные

Ключевые модули (24 из 34)

Ядро	Онтология (91 тип, 900+ полей), Entity Resolution, Provenance
Данные	50+ коннекторов, CDC, Sensor Fusion (фильтр Калмана)
ИИ	CV Pipeline (47 классов), LLM Hub, Agent Studio (4 уровня), Model Registry
C2	Боевое управление, OODA loop, боевые документы, Kanban задач
Связь	Автопереключение каналов, QoS 5 уровней, store-and-forward, MANET mesh
Безопасность	ABAC, ГОСТ-крипто (модульный), 5 уровней грифования, append-only аудит
Развёртывание	Hub-Spoke, федерация, air-gapped (USB), blue/green, Cosign

Конфигурации

Тактический edge	1 сервер: 14 CPU, 42 GB RAM, 1 GPU, 20 пользователей
Штаб	3-5 серверов, 500 пользователей, 50 видеопотоков
ЦОД	10-50+ серверов, 25 000 пользователей, 10 млрд объектов

Исследование Palantir Maven

SDK проанализировано	218 289 строк (TypeScript 89 870 + Python 128 419)
Пакеты	@osdk/gotham (Target Workbench, Gaia Maps), @osdk/foundry (25 подпакетов), foundry-platform-sdk
Документация	50 HTML-страниц, 37 PDF whitepapers (131 MB)
Видео	14 файлов (579 MB): AIP Logic demo, Ontology Hydration, TITAN demo, Gotham hero
Скриншоты UI	485 изображений (260 MB): Gotham, Foundry, AIP, Apollo, TITAN
AIP Now каталог	154 готовых AI-workflow с описаниями, тегами, графами реализации
Репозитории	16 клонированных (blueprint, conjure, atlasdb, osdk-ts, defense-sdk-examples...)
Forensic	JS-анализ (QA-домен qa.fictivepalantir.net, 15 поддоменов, 35 маршрутов), Contentful Space ID, hidden pages (ShipOS, Chain Reaction, Sovereign AI OS)

Прототип перехватчика	2 месяца
Лётные испытания	4 месяца
Прототип платформы «Сфера»	3 месяца
Комплексные испытания	6 месяцев
Начало серийного производства	12 месяцев

ЭШЕЛОН-Z:СФЕРА + СОКОЛ
